Článok popisuje rôzne nekvalitné realizácie betónových konštrukcií a čo s nimi treba následne robiť. Ide o naše priame skúsenosti na domoch, ktoré sme projektovali.
Rýchly prehľad článku:
Trhliny v betónovom strope po betonáži
Nedostatočne zhutnený betón
Odhalená výstuž padnutá k spodnému povrchu
Vyplávané hadice VZT v povrchu betónu
Trhliny v betónovom strope po betonáži
Prípad č.1 – RD 574 Zlaté Moravce

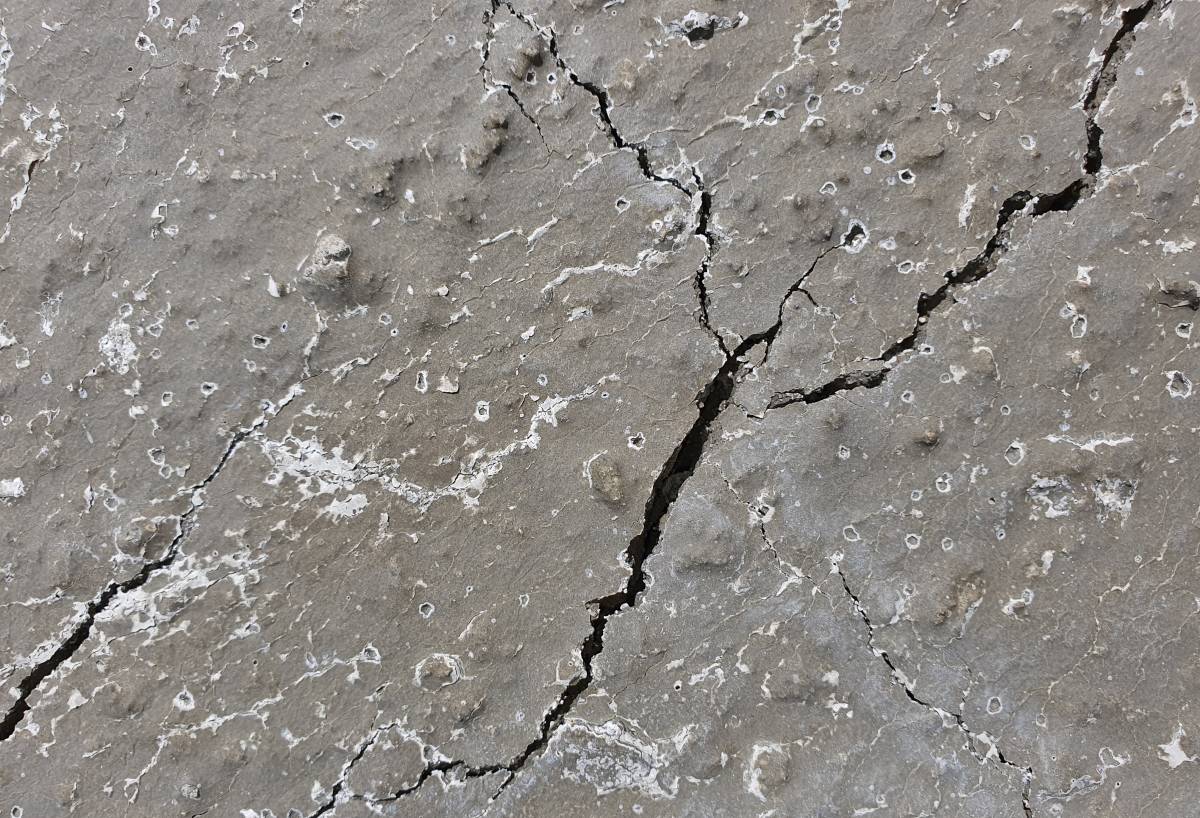

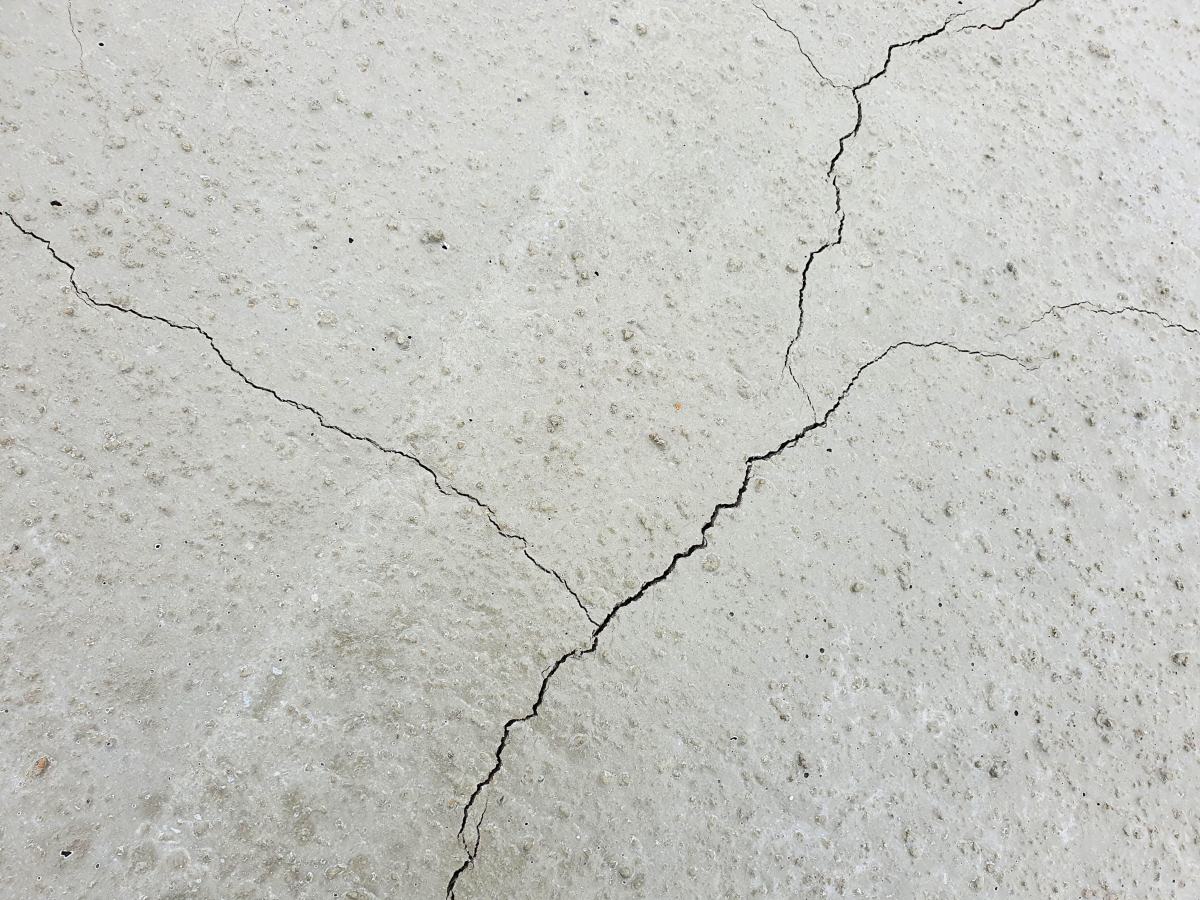

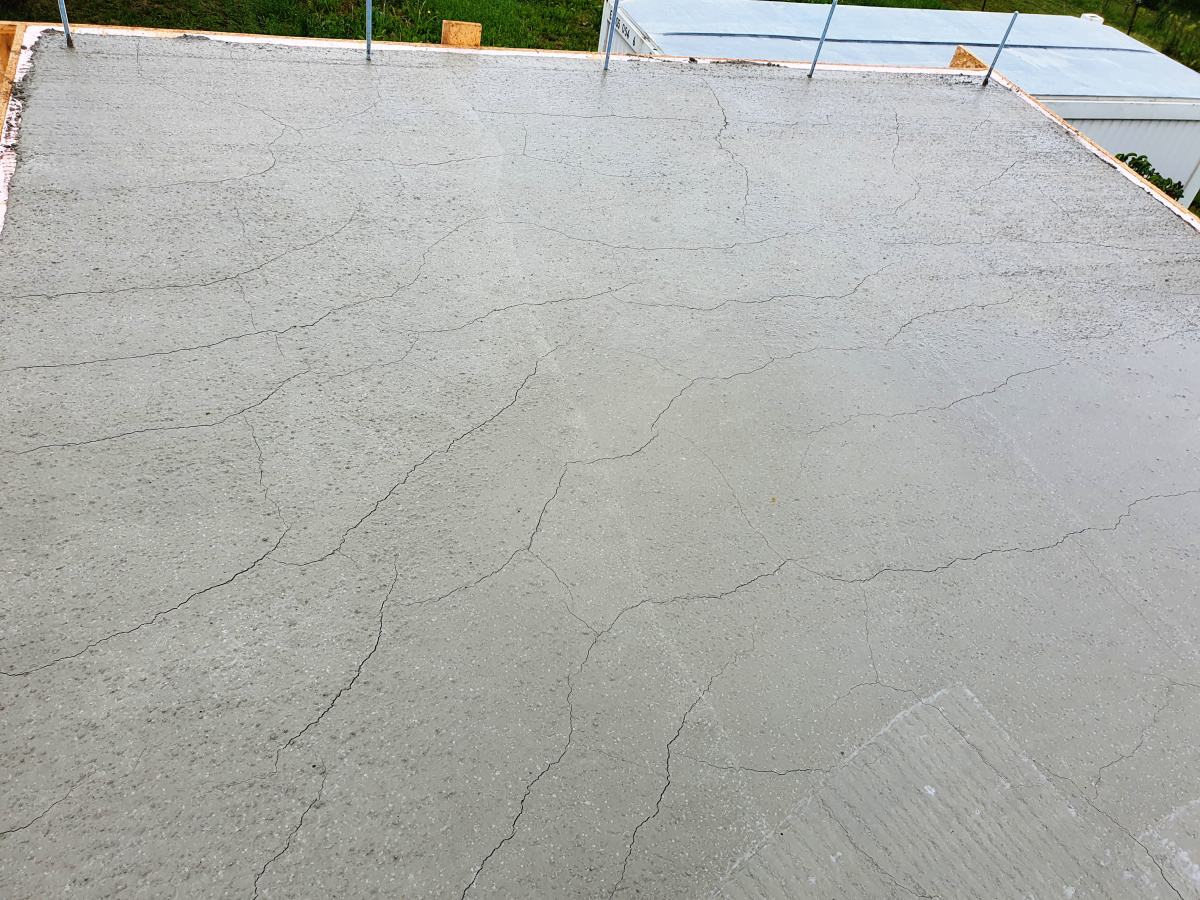

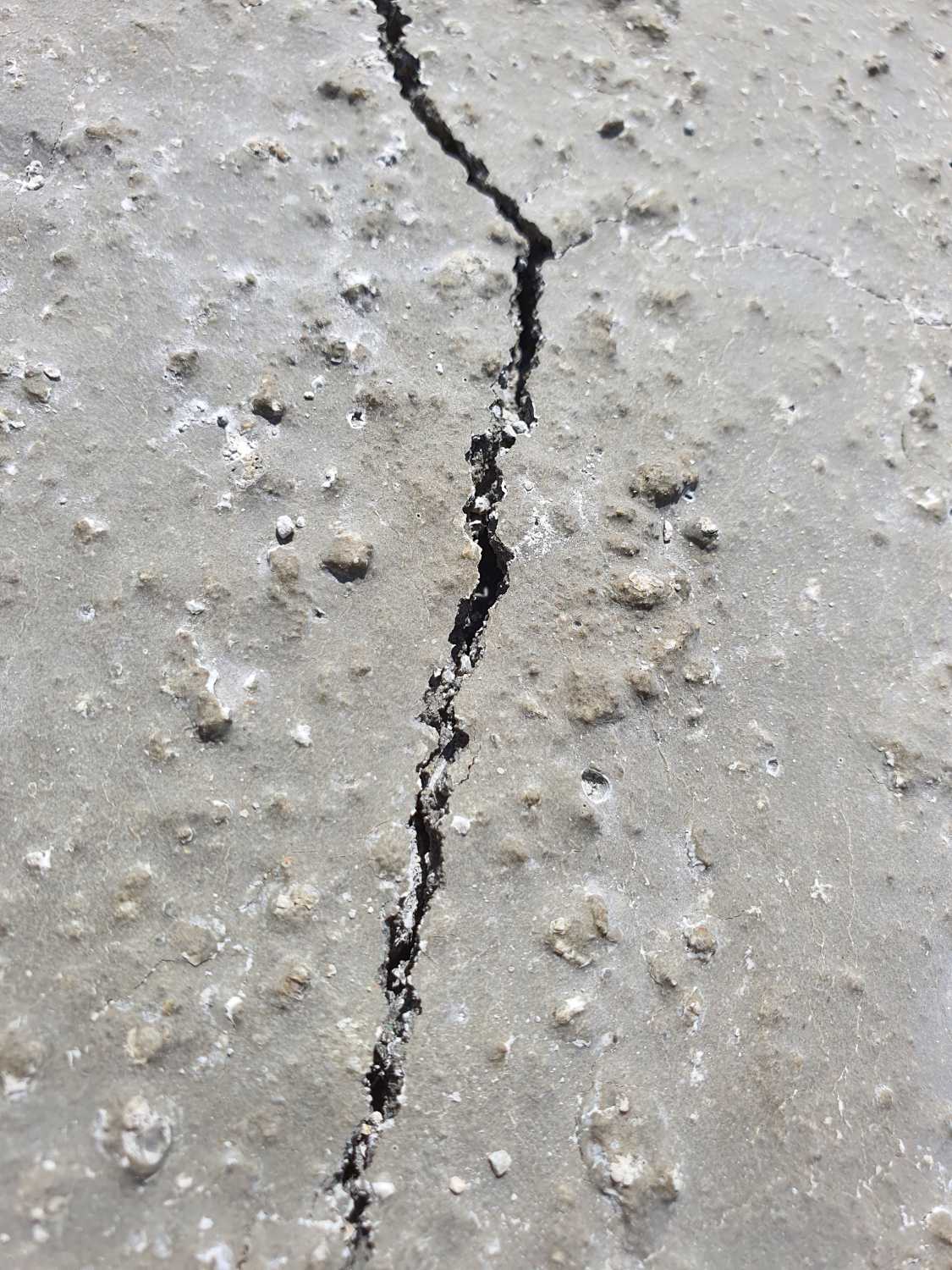

Po betonáži sa na stropnej doske objavili väčšie trhliny, ako je prípustné. Ukážky na fotkách nižšie a pod fotkami je popis, prečo a čo s tým sa následne muselo spraviť.
Vyjadrenie všetkých zúčastnených (stavbyvedúci, stavebný dozor, pán z betonárky a aj projektanti nášho ateliéru) bolo jednoznačné: „Takto dopraskanú dosku sme ešte nevideli“
Dôvod vzniku trhlín
Trhliny začali vnikať hneď po betonáži. Podľa dodatočných zistení pravdepodobne investora nebola dodržaná receptúra betónu. Priamo na stavbe do domiešavača bola ešte voda dolievaná, čo následne betón rozriedilo natoľko, že vznikli takéto zmrašťovacie trhliny. Z betonárkach má byť betón namiešaný priamo na konkrétny účel použitia a domiešavanie vody priamo na stavbách je neprípustné.

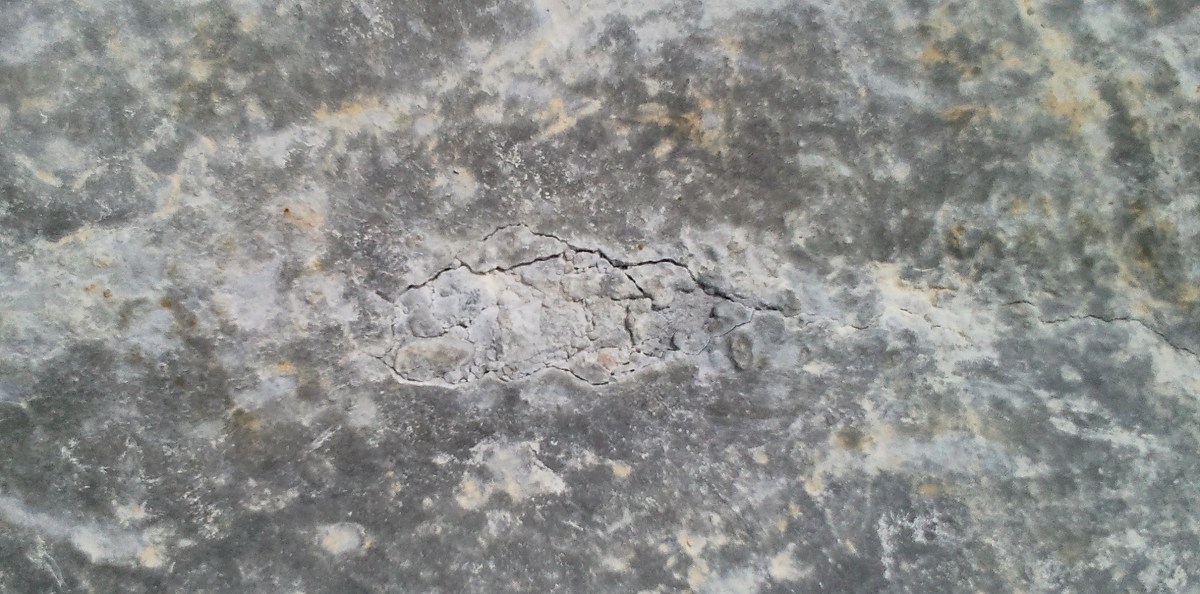

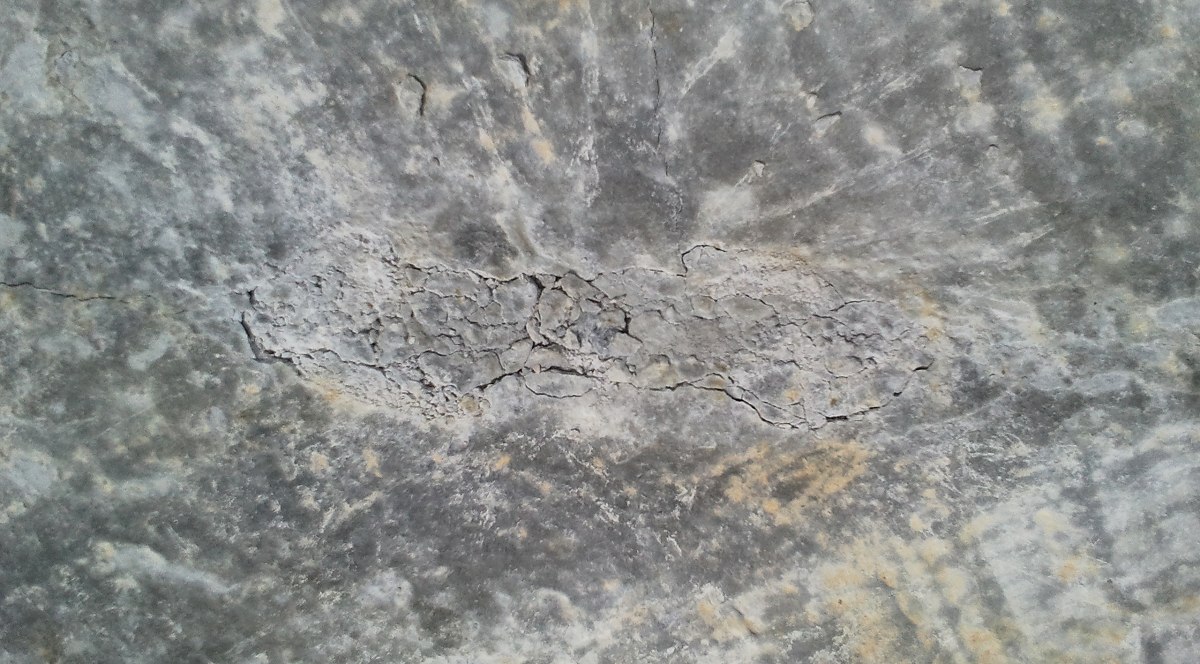

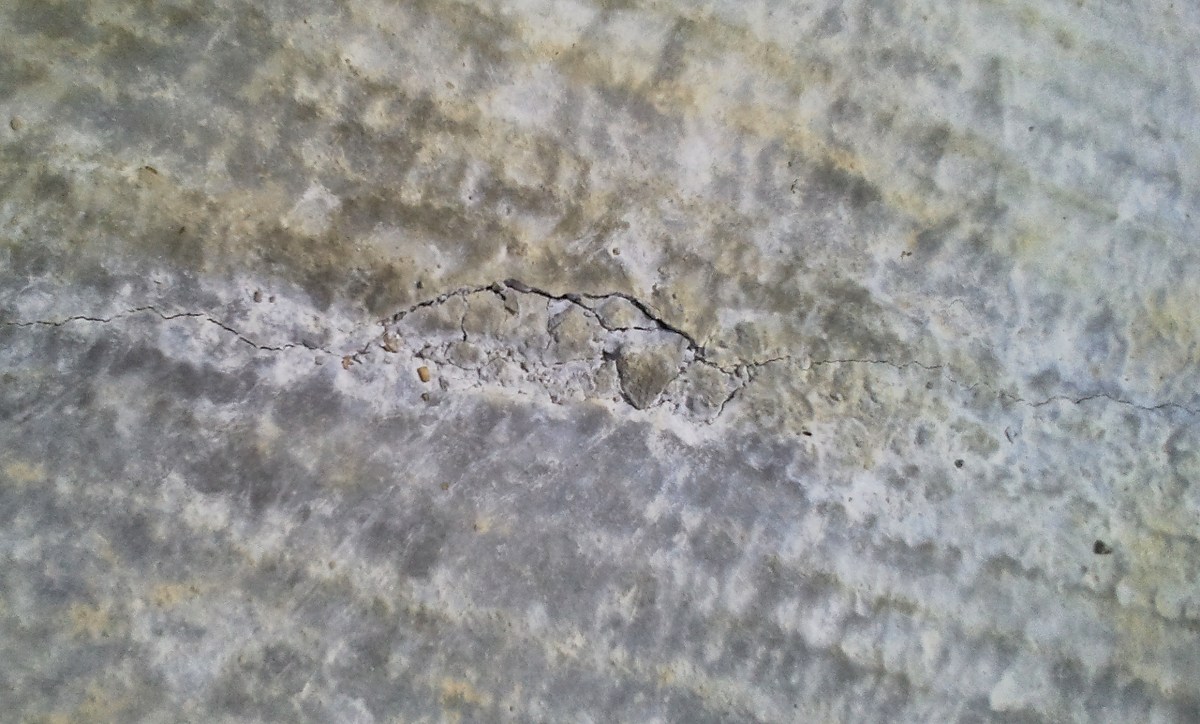

Riedenie vodou dokazujú aj viditeľné zrnká kameniva na povrchu betónu a odlupujúca sa tenká vrstva cementu, ktorá bola vodou ku povrchu vyplavená.
Okrem toho po zabetónovaní nebolo dodržiavané ošetrovanie betónu. Betón sa po zaliatí musí pravidelne polievať vodou (vzhľadom na teplotu, vietor a celkovo počasie), aby nenastávalo prudké vysychanie betónu, ktoré vedie rovnako ku rýchlemu zmrašťovaniu, praskaniu a nedostatočnému vyzretiu betónu.
Trhliny zároveň spôsobujú, že je odhalená výstuž v betóne (nedostatočné krytie), čo by viedlo v budúcnosti ku korózii ocele a jej oslabovaniu.
Takže tu vznikli 3 problémy:
- veľké zmrašťovacie trhliny
- znížená pevnosť betónu v hornej vrstve betónu
- nedodržané krytie hornej výstuže
Riešenie problému
Investor dal zrealizovať laboratórny test pevnosti do špecializovaného laboratória.

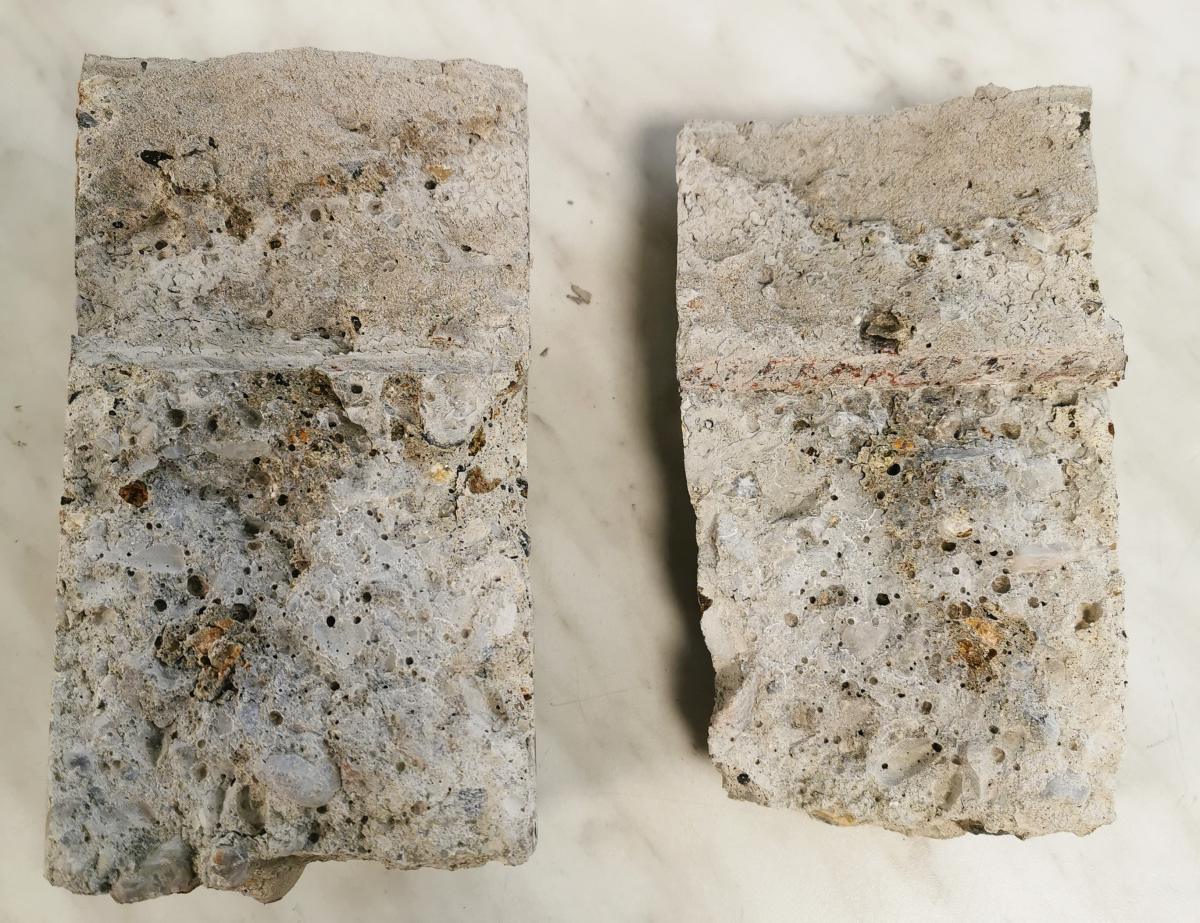

Foto vzorky do labáku:
V laboratóriu navrhli zrealizovať sanáciu trhlín sanačnou zálievkou Sika MonoTop 620 alternatívne Panbex GCI.
Citácia z mailu:
“ Na sanáciu/injektáž sme nakoniec použili Sika MonoTop 620 – narýchlo sme mali len túto hmotu v LAB. Rovnako použiteľná je aj Panbex GCI. Z predchádzajúcich (iných) pokusov sme poznali viskozitu / tekutosť malty. Pre ešte lepšie vyplnenie trhliny (bez akýchkoľvek závrtov alebo zapilovaní drážok) sme prekročili odporúčaný vodný súčiniteľ – lebo veľmi vysoká pevnosť nie je prioritou. Na 1 kg materiálu sme teda použili 0,4 kg vody.
Výsledkom je veľmi dobré zatečenie malty po výstuž – dokonca aj pod ňu. Trhliny sa tak uzavrú – zvýši sa súčasná tuhosť konštrukcie a zamedzí sa prístupu vzduchu a vlhkosti k výstuži.“
Týmto sa trhliny pouzatvárali.
Neskôr sa ešte zistilo, že nebolo dodržané horné krytie výstuže dokonca tak, že všade mimo trhlín krytie výstuže bolo 6-7 cm, čo podľa projektu malo byť len 2cm. Bolo to vidno na jadrových vývrtoch. Rovnako sa ukázalo, že vibrovali dosku ponorným vibrátorom a malo sa použiť povrchové vibrovanie napr. vibračnou latou. Na nevhodnosť poukazuje posúdenie zo skúšobne, kde mali ako podklad videá zo zalievania. Ďalšou chybou bolo, že betón pri hornom povrchu má výrazne nižšiu pevnosť ako mal mať. Preto statik navrhoval membránu na hornú stranu dosky.
Takže pre nedostatočné horné krytie výstuže betónom (oceľová výstuž bola príliš blízko horného povrchu betónovej dosky) statik navrhol realizovať 60mm spriahnutú vrstvu betónu – takzvanú betónovú membránu.
Ideálna realizácia spriahnutia membrány s nekvalitnou stropnou doskou sa robí tak, že sa v rastri 50-60cm do hĺbky 12cm navŕtavá oceľová výstuž, aby sa mohla prepojiť s betónom membrány. V tomto projekte toto nie je realizovateľné, lebo v stropnej doske sú zaliate rozvody rekuperácie a aj rozvody stropného chladenia. Hrozilo by riziko prevŕtania hlavne toho potrubia VZT.
Priebežne a preto táto verzia verzia vzhľadom na relatívne čerstvú betónovú konštrukciu so „spojovacím mostíkom“. Takže bez navŕtavania do hotovej stropnej dosky.
Investor potom dal robiť ešte alternatívne sanácie iným statikom. Všetko to vychádzalo draho, takže pristúpili k realizácii membrány. Tá sa mala robiť tak, že sa mala celoplošne zbrúsiť neúnosná časť betónu 20mm zhora. To ale firme šlo zle, takže výsledok?
Výsledok : Firma nakoniec všetko zbúrala po základovú dosku a idú to stavať celé nanovo !!
Nedostatočne zhutnený betón
Prípad č.1 – RD 574 Zlaté Moravce

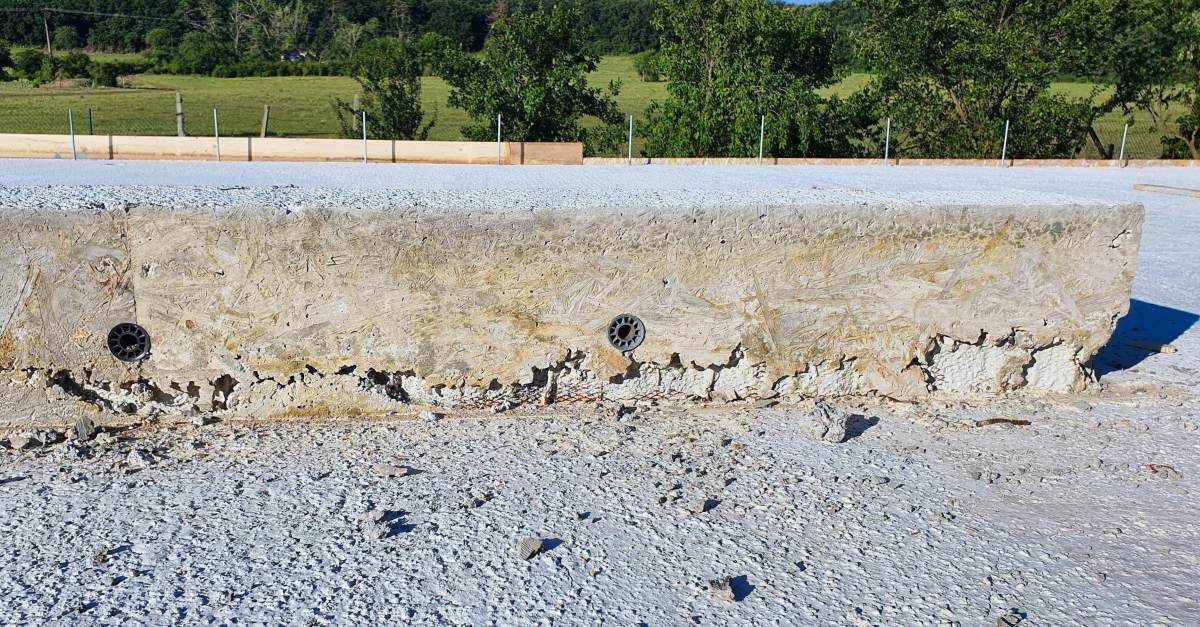

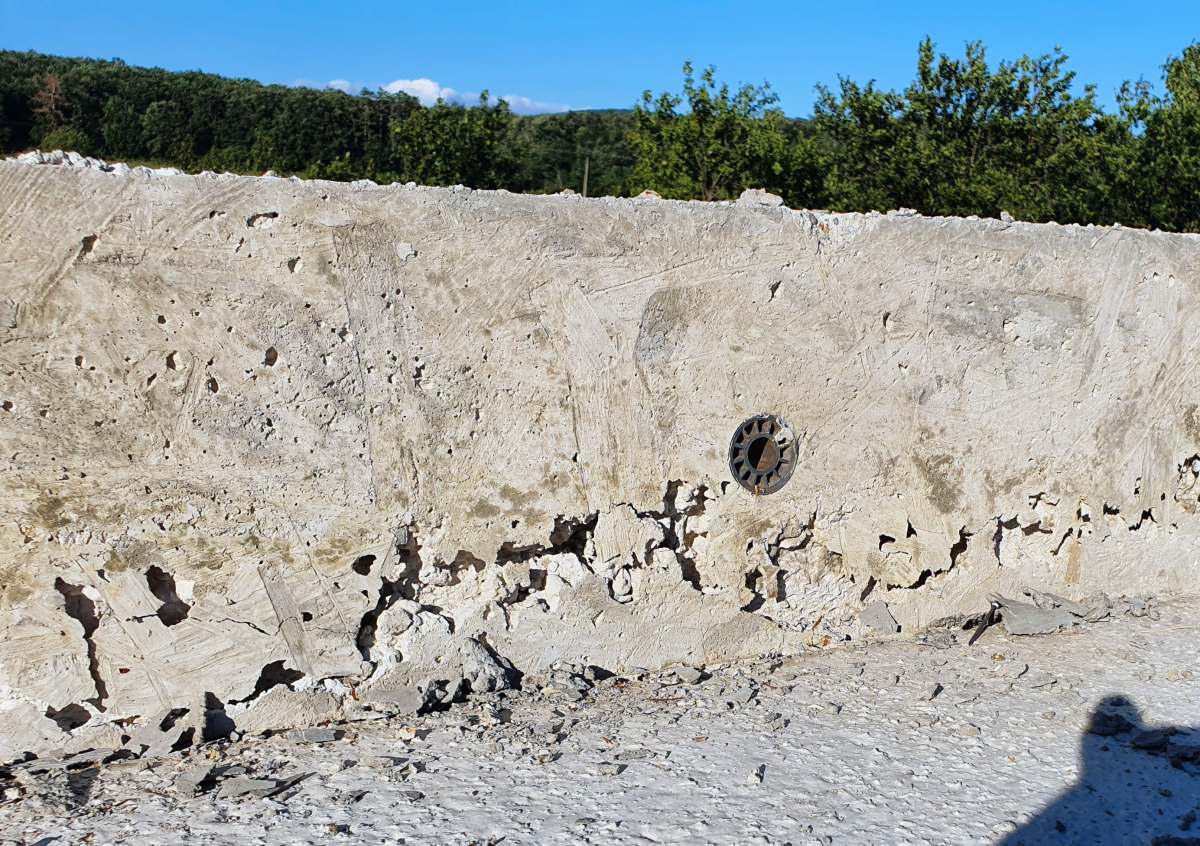

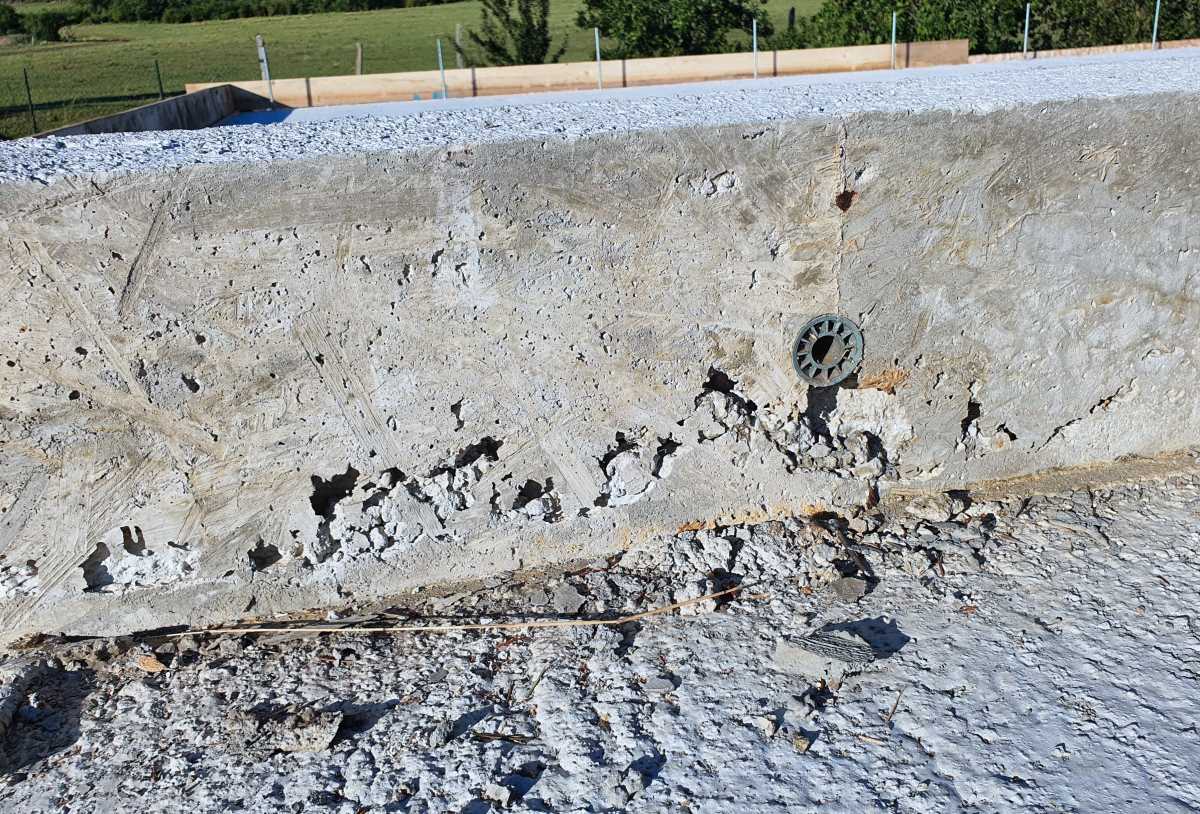

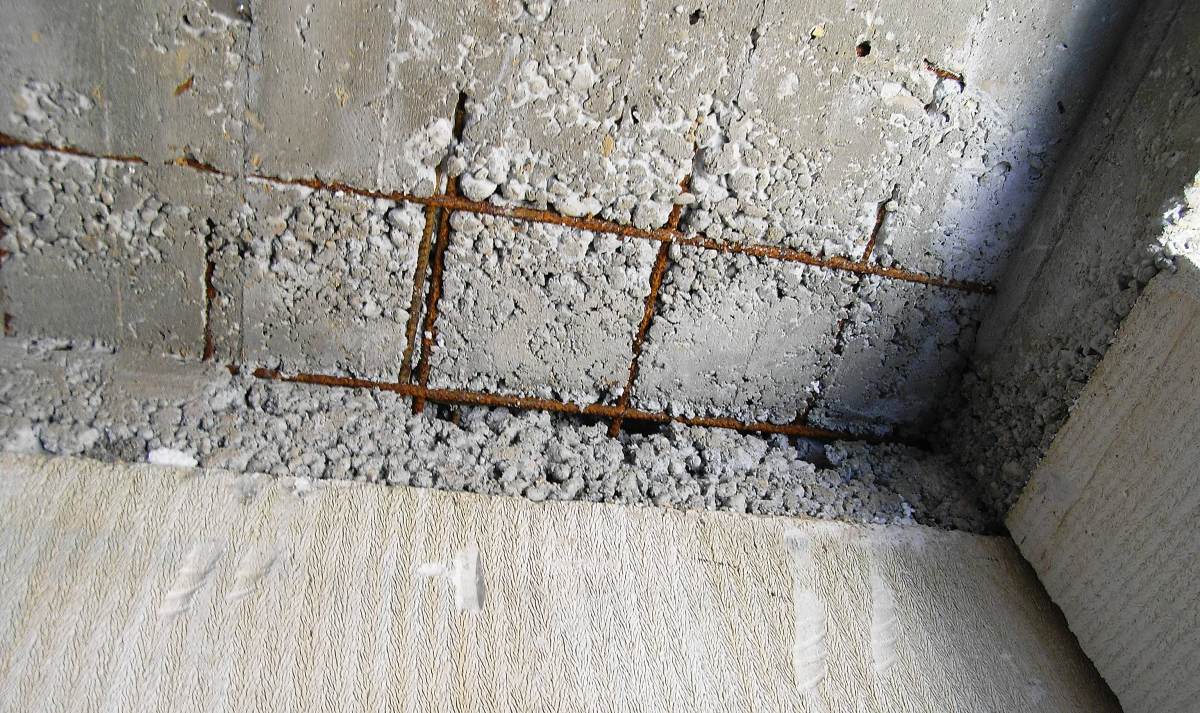

V tom istom dome očividne nebola dobrá realizačná firma, pretože okrem stropnej dosky boli zle zrealizované aj ďalšie betónové prvky. Išlo o obrátané železobetónové prievlaky. Firma tam experimentovala, popchala do nich nejaké kovové sieťky, aby mohli zialiať tieto prievlaky naraz so stropom. Tým ale betón nedokázali dostatočne zvibrovať a ten nezalial všetko, čo mal. Je to viditeľné na fotkách nižšie. Toto sa musí dodatočne sanovať sanačným betónom, aby bolo zabezpečené krytie oceľovej výstuže.
.
Odhalená výstuž padnutá k spodnému povrchu
Na obrázku nižšie je problém (RD 036), kde realizačná firma nepoužila poriadne distančné prvky, aby zabezpečila správnu výšku spodnej výstuže v stropnej doske a tým dostatočné prekrytie výstuže betónom. Výstuž preto spadla pri betonáži až na debenie a ostala takto odhalená. Toto je dôležité následne sanovať dostatočnou hrúbkou špeciálnou sanačnou maltou na betónové konštrukcie, aby sa ku výstuži nedostával vzduch a v čase výstuž nekorodovala. Zrealizovať to treba aj v prípade, ak idete robiť sádrokartónové podhľady a strop ste ani neplánovali omietať.
.
Vyplávané hadice VZT v povrchu betónu
Problém na RD 554 Košúty
V stropnej betónovej doske sú zaliate plastové rozvody (hadice) riadeného vetrania. Realizačná firma tieto rozvody nedostastočne priviazala pred betonážou k výstuži. Priviazaním rozvodov vetrania sa musí zabezpečiť poloha v strede betónovej dosky.
Tým, že hadice poriadne nepriviazali drôtmi k výstuži na viacerých miestach betón vytlačil hadice smerom hore. Hlavne v miestach, kde nebola v doske plánovaná horná výstuž. Na fotkách nižšie sú viditeľné miesta, kde sú hadice vyduté najbližšie ku povrchu (pár milimetrov) – betón sa v týchto miestach rozdrolil, lebo je to tenká vrstva.
V tomto prípade hrozí riziko, že po oddebnení stropu sa tento prehne v miestach, kde nad hadicami nie je dostatočná hrúbka betónu a ešte aj stlačí hadice a zničí rozvody.
Riešením v tomto konkrétnom prípade bolo nahradenie plánovaných nenosných priečok v rizikových miestach za nosné steny. Výhoda bola, že dom bol založený ná základovej doske, takže sme si mohli vpodstate kdekoľveko dovodliť doplniť potrebné nosné steny, ktoré rizikovú stropnú dosku podoprú.
