Tento článok popisuje zásady umiestňovania interiérových dverí s ohľadom na rôzne detaily, ktoré nie sú pri hrubom návrhu hneď zjavné. Ide o skúsenosti s detailami, ktoré osadenia dverí spôsobujú a je potrebné už pri návrhu domu sa rizikovým osadeniam vyhnúť.
Rýchla navigácia v článku:
Dĺžka stienky pre dvere tesne pri stene ▼
Zalomená stena pri dverách – verzus vypínač na svetlo ▼
Dvere a vypínač pri vysokom nábytku ▼
Dĺžka stienky pre dvere tesne pri stene
Platí pre stienku z priečky alebo aj nosnej steny.
V kreslení štúdie a projektu nie sú v daných mierkach zakresľované finálne omietky, obkladačky a pod. Napríklad omietky sa bežne používajú hrúbok 15-25 mm. Rovnako ak uvažujeme s obkladmi v kúpeľniach, tak tam sa môže tiež nabrať ešte aj väčšia hrúbka, ak by bolo nutné vyrovnávať stenu pod obkladom trebárs. Preto ak sú dvere hneď pri stene, tak minimálnu stenu, ktorú treba primurovať je 100 mm a optimálne 125mm.
Minimálna dĺžka stienky = 100 mm
Optimálna dĺžka stienky = 125 mm
Detailnejšie dôvody sú popísané nižšie:
Minimálnu stienku 100 mm používame všade tam, kde minimalizujeme priestory.
Optimálnejšie je použiť pri murovaných stavbách z tehly alebo VPC stienku 125 mm, pretože to nám ľahko vznikne rozrezaním jedného kusu priečovky na polovicu (bezodpadové rezanie). A na takúto stienku sa dá bez problémov postaviť aj systémový preklad, ak je stienka napríklad dodatočne primurovaná k nosnej stene. (Preklad sa nemusí zasekávať do už vymurovanej nosnej steny) Nenosné preklady majú od výrobcov štandardne definované minimálne uloženie 120-125 mm. Pri stienke dĺžky 100 mm je ten preklad položený už dosť „natesno“, hoci je to realizovateľné…
Pri drevostavbách zvyčajne omietky naviac nie sú, ale tieto rezervy je dobré zachovať, lebo aj tam sa používajú keramické obklady, podlahové sokle a podobne.

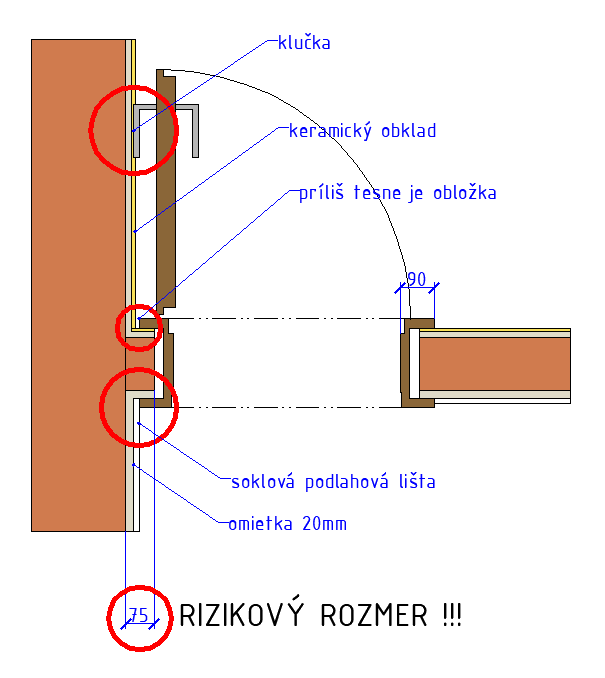

Riziká pri kratších stenách ako 100 mm popisuje rovno obrázok nižšie:
– ak sa robí keramický obklad v kúpeľni, je to tesné a na stene s dverami vychádzajú tenké pásiky obkladu
– ak je iba omietka a robia sa podlahové sokle, v rohu pri obložke dverí vychádzajú „smiešne“ krátke kúsky
– dvere sa nedajú otvoriť do kolmej polohy, lebo kľučka už narazí do steny.

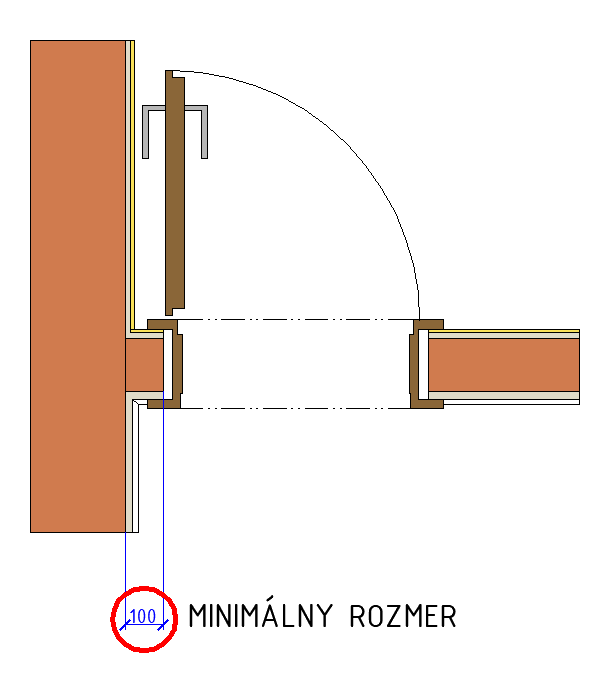

Ďalší obrázok nižšie už ukazuje situáciu s našou minimálnou používanou stienkou 100 mm. Hoci ide „iba“ o 25 mm viac, situácia je podstatne lepšia…

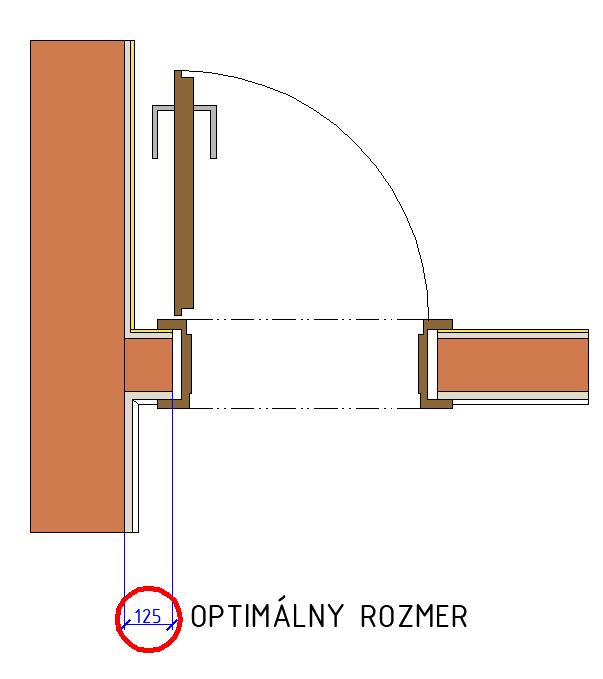

Tretí obrázok nižšie ukazuje optimálny rozmer stienky 125 mm, keď chceme dať dvere ku stene. Ak to priestorové možnosti domu povoľujú a nehráme sa z minimálnymi plochami, toto je preferovaná verzia v ateliéri:
Zalomená stena pri dverách – verzus vypínač na svetlo

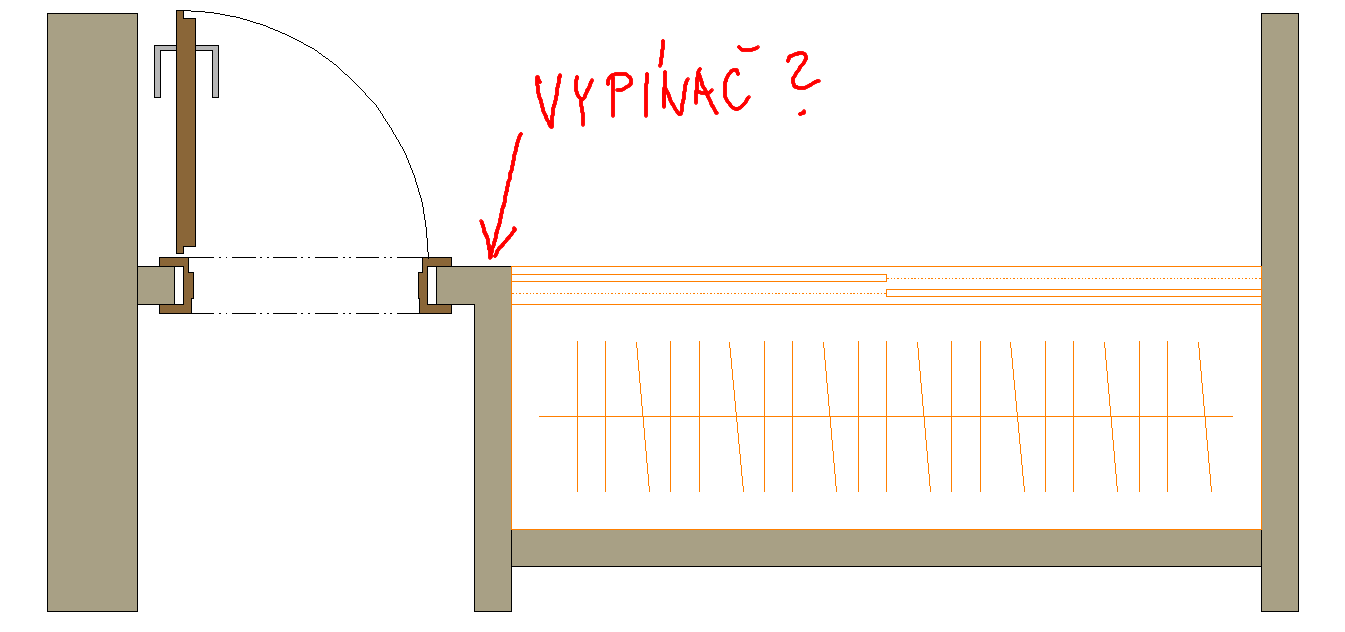

Schéma nižšie ukazuje možné riešenie priestoru, kde nám vo vnútri toho priestoru (napríklad spálňa) vedľa dverí vychádza krátka stena a potrebujeme tam dať vypínač na svetlo.
Najprv k tomu popíšem principiálny základ vedenia elektrických vedení podľa elektrikárskych noriem.
Pre elektrické inštalácie pri interiérových dverách platí Zvislá dverná zóna. Zvislá inštalačná dverná zóna má šírku 200 mm a je vedená od 100 do 300 mm vedľa dverného otvoru na strane s kľučkou. Preto osová vzdialenosť osadenia elektrickej krabice pre vypínač je minimálne 150 mm od hrubého stavebného otvoru. S týmto treba uvažovať v rôznych situáciách, ktoré budú popísané nižšie.
Schéma zvislej dvernej zóny je na obrázku nižšie:

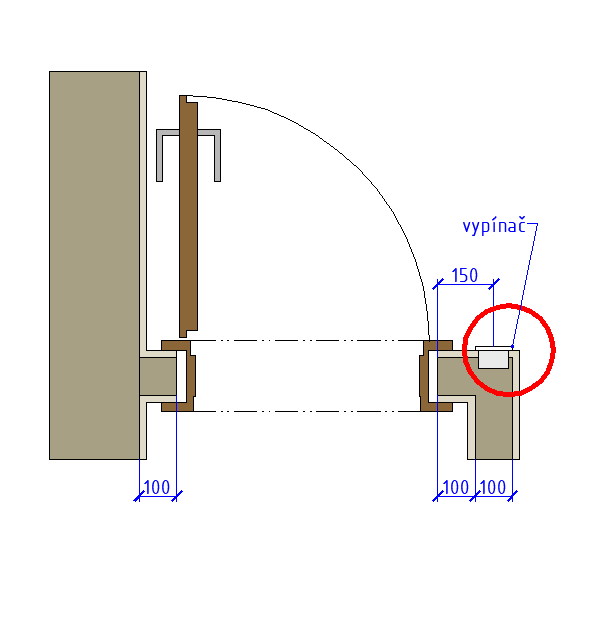

1. príklad – Priečka hr. 100 mm
Pri priečkach hr. cca. 100 mm (napríklad SILKA, Ytong) je situácia dosť kritická, lebo vypínač vychádza tesne ku hrane múru. V príklade nižšie sú zároveň použité minimálne odporúčané stienky 100 mm. Určite by to pomohlo použitie optimálnej stienky dĺžky 125 mm.
Toto nie je problém, ak by vypínač mohol byť na chodbe. Ak ide napríklad o šatník. Pre izby ale treba mať jednoznačne vypínač v izbe.

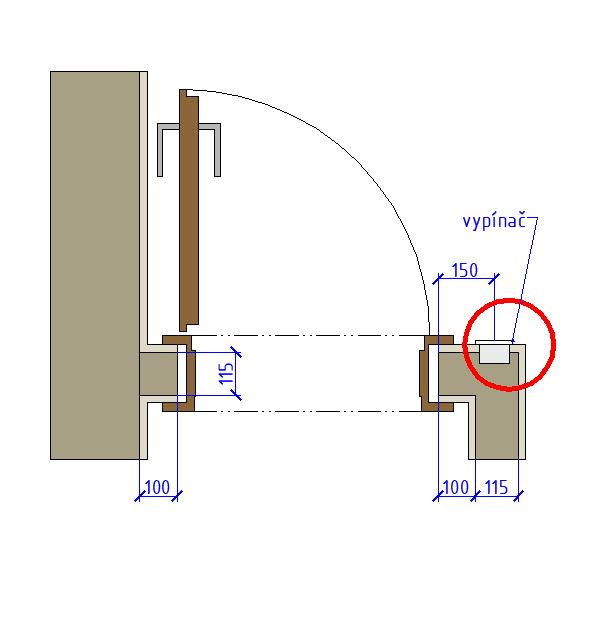

2. príklad – Priečka hr. 115 mm + minimálne stienky
Ukážka mierne lepšej verzie s VPC hr.115 mm:

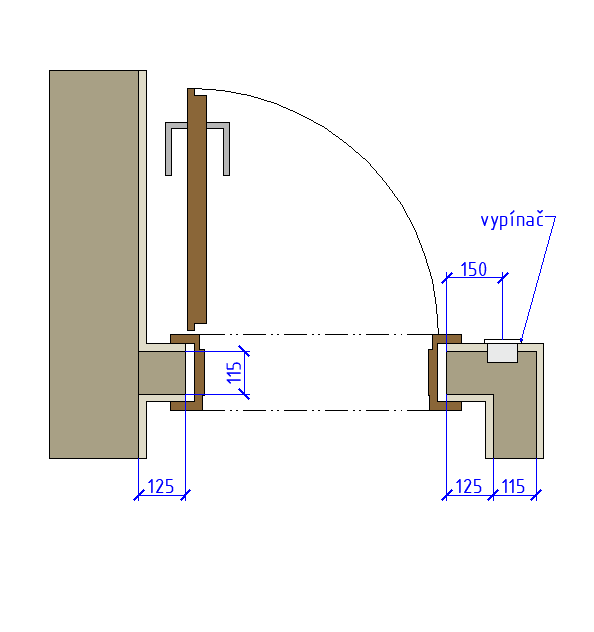

3. príklad – Priečka hr. 115 mm + optimálne stienky
Ukážka lepšej verzie s VPC hr.115 mm s použitím stienok 125 mm. Vypínač sa dostáva do rozumnej pozície.

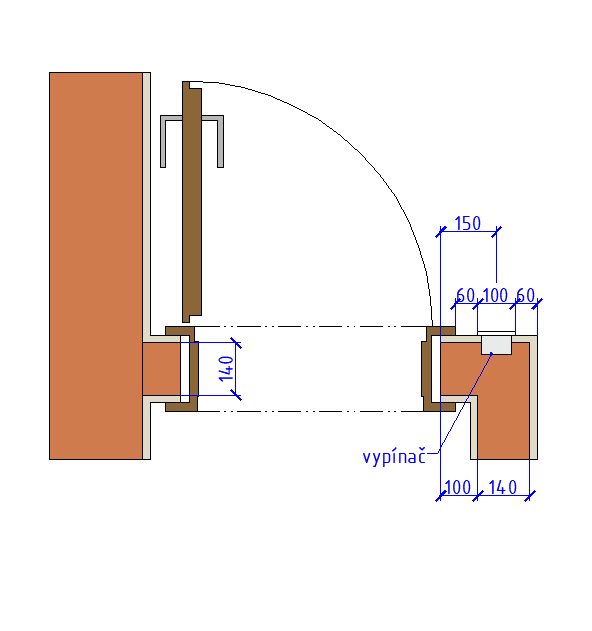

4. príklad – Priečka hr. 140 mm
Pri tehlových priečkach hr. 140 mm už problém s vypínačom nie je ani pri použití minimálnych stienok 100 mm po stranách dverí.
5. príklad – Priečka hr. 150 mm
Pri pórobetónových priečkach hr. 150 mm platí čo pri tehle hr. 140 mm. Už tu problém s vypínačom nie je ani pri použití minimálnych stienok 100 mm po stranách dverí.
Dvere a vypínač pri vysokom nábytku
Na možnosť umiestniť vypínač na svetlo treba dať pozor aj pri vysokých skriniach alebo roldoroch. Aby vypínač „nevyšiel“ do roldoru alebo sa musel dať namiesto pôvodne plánovanej hĺbky skrine dať vyrobiť menej hlboká. To ale už nebude plniť účel.
Pre vysvetlenie situácie sú nižšie príklady s roldorom o celkovej finálnej požadovanej hĺbke 700 mm v tomto príklade.

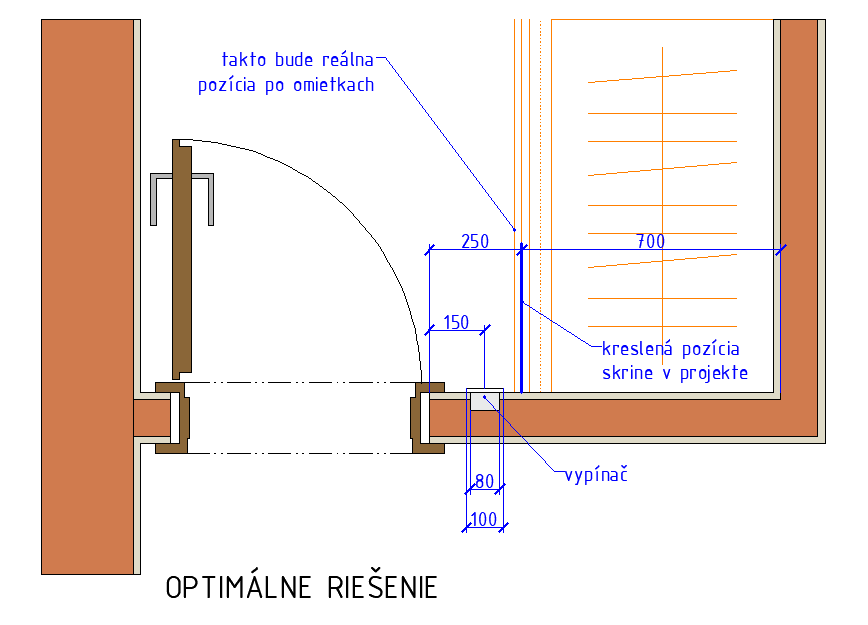

Optimálne riešenie
Optimálne je v štúdii a v projekte uvažovať v rámci zjednodušeného kreslenia nasledovne:
Od hrubého stavebného otvoru na vzdialenosť 250 mm neplánovať žiadny vysoký nábytok. Detaily na obrázku nižšie:

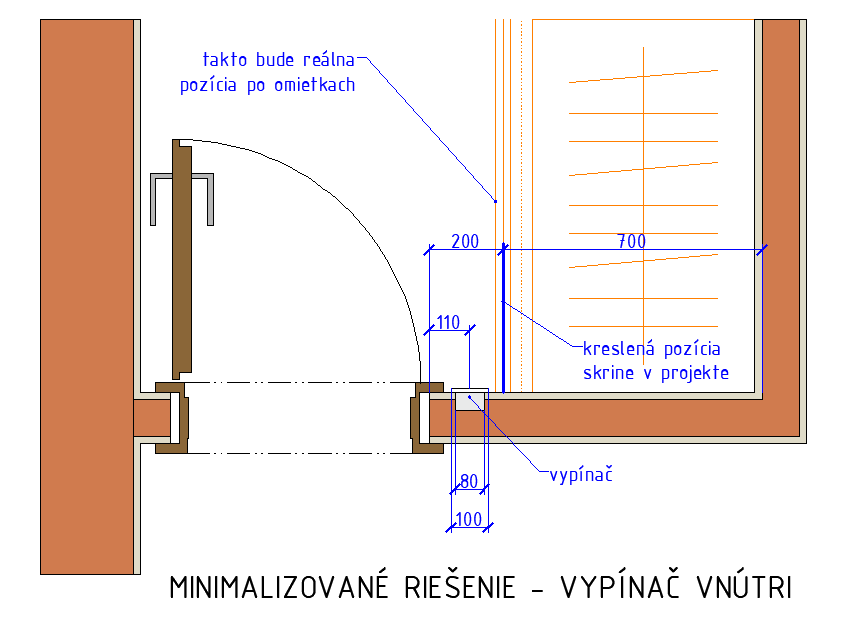

Minimalizované riešenie – vypínač vnútri
Je možné dosiahnuť aj zúženie na 200 mm, ale počas realizácie treba dobre odsledovať, kam elektrikári pripravia elektrickú krabicu, lebo už je to „mimo elektrikárskych noriem“. Zakázané to nie je, ale je to neštandardnejšie…

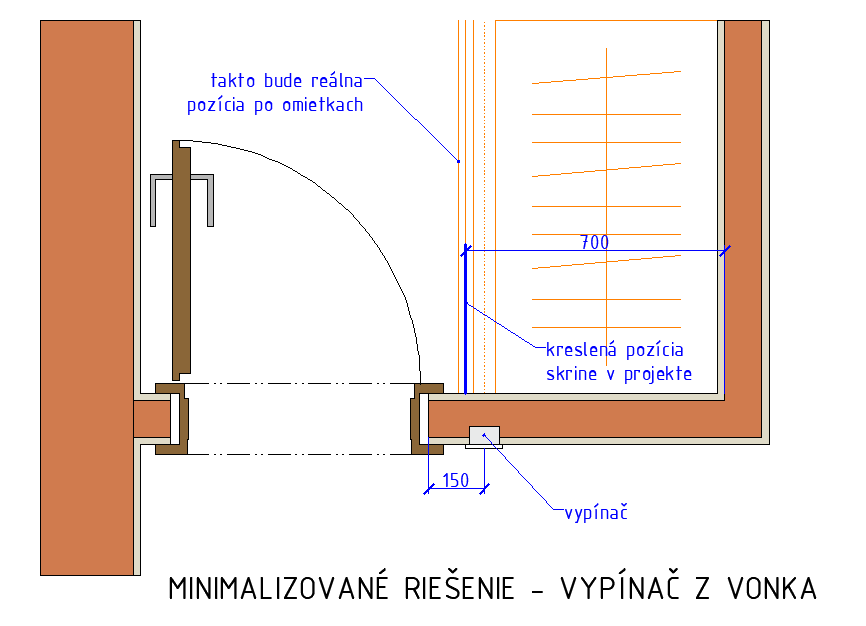

Minimalizované riešenie – vypínač vonku
Ak je potrebné priestor minimalizovať ešte viac, vypínač už do vnútra nedostaneme. Treba sa preto zmieriť s tým, že bude zvonku. Toto je samozrejme bezproblémové pri šatníkoch, kormách a pod…
Ďalšie situácie v príprave…. budem informovať o doplnení
