V tomto článku sú popísané minimálne priestorové požiadavky na umiestnenie technológií v dome.
Aby sme už pri návrhu štúdie vedeli pre požadované technológie predpripraviť dostatočný priestor a pri projekcii neboli nutné zásadné úpravy a nafukovanie vyhradených priestorov.
Stručný obsah článku:
Šírka dverí ku technológii ▼
Technická miestnosť – minimálne rozmery ▼
Tabuľka priestorových nárokov ▼
Minimálne priestorové nároky pre práčku a sušičku ▼
Šírka dverí ku technológii
Všetky dvere po trase z exteriéru ku technológii musia mať šírku minimálne 700mm. Za optimum sa považuje 800mm. Inak bude problém do priestoru dostať technológiu a museli by sa rozoberať zárubne. V prípade, že do technickej vedú dvere priamo z exteriéru, alebo je tam garážová brána, nie je potom nutné mať z interiéru takto široké dvere a postačia principálne aj 600mm, ale odporúčame aj tak aspoň 700mm.
Technická miestnosť – minimálne rozmery
Štandardne je technológia v dome pokope v technickej miestnosti. Preto popis minimálnych priestorov je pripravený hlavne pre riešenie v technických miestnostiach. Princíp sa dá ale použiť napríklad aj pre umiestnenie technológie v garáži, napríklad na konci popri stene.

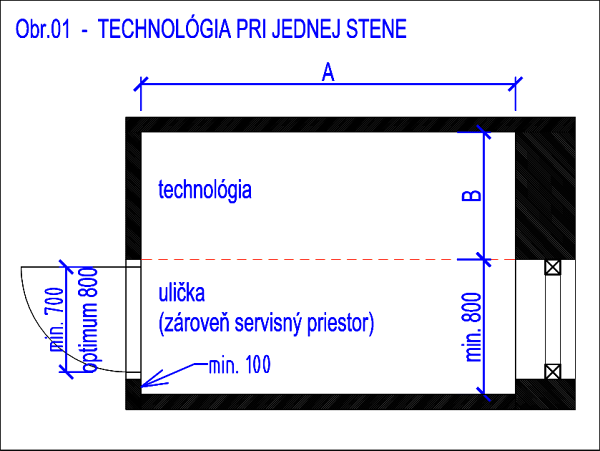

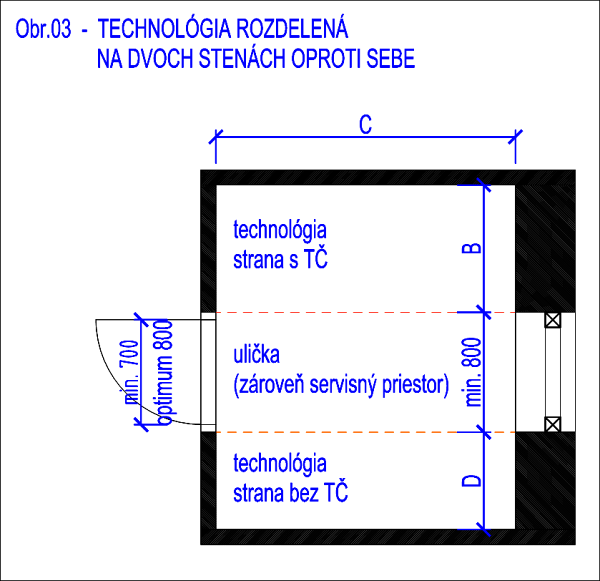

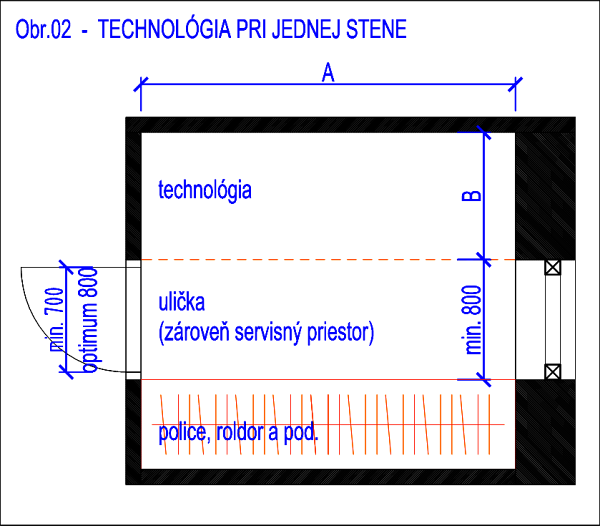

Obrázky nižšie popisujú najbežnejšie riešenia technických miestností a ich rozloženie. Pod obrázkami je tabuľka s minimálnymi rozmermi priestorov pre jednotlivé používané technológie.
Dobre si treba pozrieť v tabuľke, čo všetko sa v danom priestore z technológií v dome uvažuje.
Zámerne v tom nie sú zahrnuté zariadenia, ktoré nemusia byť v technickej miestnosti, ale môžu byť trebárs v kúpeľni (práčka, sušička) alebo sa bežne v technickej nerobia (elektrické rozvádzače, centrálny vysávač, úpravňa vody a pod). Takže ak sa do technickej miestnosti majú doplniť aj iné zariadenia, tak ten priestor treba zväčšiť. Nedá sa uvažovať, že práčku strčíte napríklad pod vetraciu jednotku, lebo tam sa už uvažuje s využitím priestoru napríklad na pripojenie vody do domu.
Ak by sa uvažovalo, že technológia bude po dome „porozhadzovaná“ na viacerých miestach (napr. niečo v garáži, niečo pod schodmi a pod.), treba to individuálne zvážiť a prekonzultovať vopred s projektantom TZB.
.
Tabuľka priestorových nárokov:
| Zostava zariadení | Minimálne rozmery (viď obrázky č. 01, 02, 03 vyššie) |
|---|---|
| Tepelné čerpadlo vzduch-voda (kúrenie + ohrev vody) - Integrovaný zásobník na teplú vodu je priamo vo vnútorej jednotke TČ - Vodné podlahové vykurovanie - Pasívna/Aktívna centrálna vetracia jednotka (bez ďalších nadštandardných doplnkov) - Hlavný prívod vody s potrebnými štandardnými filtrami - Všetky potrebné ďalšie zariadenia pre túto zostavu NEZAHRNUTÉ: - priestor na stene pre rozdeľovače kúrenia/chladenia - tie môžu byť mimo - práčka, sušička, úpravňa vody, elektrické rozvádzače, centrálny vysávač a pod... - priestor potom treba podľa potreby o toto rozšíriť ! | A = min. 2000 B = min. 850 C = min. 1300 D = min. 700 |
| Tepelné čerpadlo vzduch-voda (kúrenie + ohrev vody + chladenie) - Integrovaný zásobník na teplú vodu je priamo vo vnútorej jednotke TČ - Vodné podlahové vykurovanie a zároveň chladenie - Pasívna/Aktívna centrálna vetracia jednotka (bez ďalších nadštandardných doplnkov) - Hlavný prívod vody s potrebnými štandardnými filtrami - Všetky potrebné ďalšie zariadenia pre túto zostavu NEZAHRNUTÉ: - priestor na stene pre rozdeľovače kúrenia/chladenia - tie môžu byť mimo - práčka, sušička, úpravňa vody, elektrické rozvádzače, centrálny vysávač a pod... - priestor potom treba podľa potreby o toto rozšíriť ! | A = min. 2000 B = min. 850 C = min. 1300 D = min. 700 |
| Plynový kondenzačný kotol (kúrenie + ohrev vody) - Zásobník teplej vody je do 120l a je umiestnený pod plynovým kotlom - Vodné podlahové vykurovanie - Pasívna/Aktívna centrálna vetracia jednotka (bez ďalších nadštandardných doplnkov) - Hlavný prívod vody s potrebnými štandardnými filtrami - Všetky potrebné ďalšie zariadenia pre túto zostavu NEZAHRNUTÉ: - priestor na stene pre rozdeľovače kúrenia/chladenia - tie môžu byť mimo - práčka, sušička, úpravňa vody, elektrické rozvádzače, centrálny vysávač a pod... - väčšie zásobníky teplej vody - priestor potom treba podľa potreby o toto rozšíriť ! | A = min. 1800 B = min. 700 C = min. 1200 D = min. 700 |
| Tepelné čerpadlo vzduch-voda (kúrenie + ohrev vody + chladenie) - Integrovaný zásobník na teplú vodu je priamo vo vnútorej jednotke TČ - Vodné podlahové vykurovanie - Vodné stropné chladenie - Pasívna/Aktívna centrálna vetracia jednotka (bez ďalších nadštandardných doplnkov) - Hlavný prívod vody s potrebnými štandardnými filtrami - Všetky potrebné ďalšie zariadenia pre túto zostavu NEZAHRNUTÉ: - priestor na stene pre rozdeľovače kúrenia/chladenia - tie môžu byť mimo - práčka, sušička, úpravňa vody, elektrické rozvádzače, centrálny vysávač a pod... - priestor potom treba podľa potreby o toto rozšíriť ! | A = min. 2400 B = min. 850 C = min. 1500 D = min. 700 |
| Tepelné čerpadlo vzduch-voda (kúrenie + ohrev vody + chladenie) - Integrovaný zásobník na teplú vodu je priamo vo vnútorej jednotke TČ - Vodné stropné vykurovanie a zároveň chladenie - Pasívna/Aktívna centrálna vetracia jednotka (bez ďalších nadštandardných doplnkov) - Hlavný prívod vody s potrebnými štandardnými filtrami - Všetky potrebné ďalšie zariadenia pre túto zostavu NEZAHRNUTÉ: - priestor na stene pre rozdeľovače kúrenia/chladenia - tie môžu byť mimo - práčka, sušička, úpravňa vody, elektrické rozvádzače, centrálny vysávač a pod... - priestor potom treba podľa potreby o toto rozšíriť ! | A = min. 2000 B = min. 850 C = min. 1300 D = min. 700 |
| Tepelné čerpadlo zem-voda (vrty alebo plošný kolektor) (kúrenie + ohrev vody) - Integrovaný zásobník na teplú vodu je priamo vo vnútorej jednotke TČ - Vodné podlahové vykurovanie - Pasívna/Aktívna centrálna vetracia jednotka (bez ďalších nadštandardných doplnkov) - Hlavný prívod vody s potrebnými štandardnými filtrami - Pripojenie TČ na vrty alebo plošný kolektor - Všetky potrebné ďalšie zariadenia pre túto zostavu NEZAHRNUTÉ: - priestor na stene pre rozdeľovače kúrenia/chladenia - tie môžu byť mimo - práčka, sušička, úpravňa vody, elektrické rozvádzače, centrálny vysávač a pod... - priestor potom treba podľa potreby o toto rozšíriť ! | A = min. 2500 B = min. 900 C = min. 1600 D = min. 700 |
| Tepelné čerpadlo zem-voda (vrty alebo plošný kolektor) (kúrenie + ohrev vody + chladenie) - Integrovaný zásobník na teplú vodu je priamo vo vnútorej jednotke TČ - Vodné podlahové vykurovanie a zároveň chladenie - Pasívna/Aktívna centrálna vetracia jednotka (bez ďalších nadštandardných doplnkov) - Hlavný prívod vody s potrebnými štandardnými filtrami - Pripojenie TČ na vrty alebo plošný kolektor - Všetky potrebné ďalšie zariadenia pre túto zostavu NEZAHRNUTÉ: - priestor na stene pre rozdeľovače kúrenia/chladenia - tie môžu byť mimo - práčka, sušička, úpravňa vody, elektrické rozvádzače, centrálny vysávač a pod... - priestor potom treba podľa potreby o toto rozšíriť ! | A = min. 2500 B = min. 900 C = min. 1600 D = min. 700 |
| Tepelné čerpadlo zem-voda (vrty alebo plošný kolektor) (kúrenie + ohrev vody + chladenie) - Integrovaný zásobník na teplú vodu je priamo vo vnútorej jednotke TČ - Vodné stropné vykurovanie a zároveň chladenie - Vodné stropné chladenie - Pasívna/Aktívna centrálna vetracia jednotka (bez ďalších nadštandardných doplnkov) - Hlavný prívod vody s potrebnými štandardnými filtrami - Pripojenie TČ na vrty alebo plošný kolektor - Všetky potrebné ďalšie zariadenia pre túto zostavu NEZAHRNUTÉ: - priestor pre rozdeľovače kúrenia/chladenia - tie môžu byť mimo - práčka, sušička, úpravňa vody, elektrické rozvádzače, centrálny vysávač a pod... - priestor potom treba podľa potreby o toto rozšíriť ! | A = min. 2500 B = min. 900 C = min. 1600 D = min. 700 |
| Tepelné čerpadlo zem-voda (vrty alebo plošný kolektor) (kúrenie + ohrev vody + chladenie) - Integrovaný zásobník na teplú vodu je priamo vo vnútorej jednotke TČ - Vodné stropné vykurovanie a zároveň chladenie - Pasívna/Aktívna centrálna vetracia jednotka (bez ďalších nadštandardných doplnkov) - Hlavný prívod vody s potrebnými štandardnými filtrami - Pripojenie TČ na vrty alebo plošný kolektor - Všetky potrebné ďalšie zariadenia pre túto zostavu NEZAHRNUTÉ: - priestor na stene pre rozdeľovače kúrenia/chladenia - tie môžu byť mimo - práčka, sušička, úpravňa vody, elektrické rozvádzače, centrálny vysávač a pod... - priestor potom treba podľa potreby o toto rozšíriť ! | A = min. 2500 B = min. 900 C = min. 1600 D = min. 700 |
| Kompaktná jednotka NILAN VP18 (ohrev vody + riadené vetranie (aktívna rekuperácia) + prichladenie + prikúrenie - Hlavný prívod vody s potrebnými štandardnými filtrami NEZAHRNUTÉ: - práčka, sušička, úpravňa vody, elektrické rozvádzače, centrálny vysávač a pod... - v dome sa potom uvažuje priame elektrické kúrenie, ktoré nepotrebuje priestor v technickej - priestor potom treba podľa potreby o toto rozšíriť ! | A = min. 1000 B = min. 700 C = min. 900 D = min. 700 |

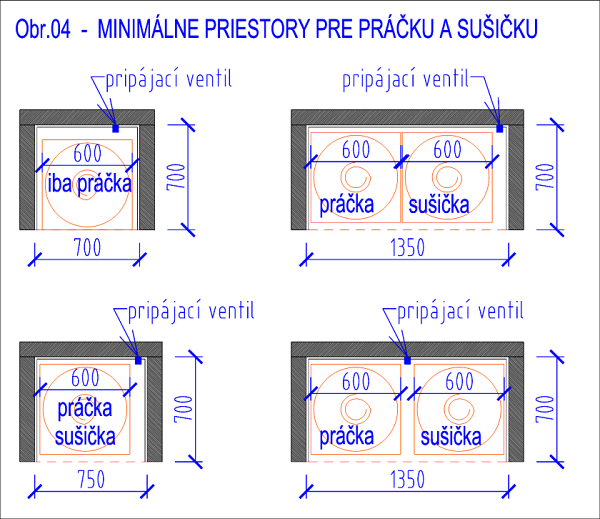

Minimálne priestorové nároky pre práčku a sušičku
Práčka a sušička sa umiestňuje v domoch rôzne podľa želania klientov. Často sa využívajú rôzne niky na ich umiestnenie. Môžu byť vedľa seba alebo aj nad sebou. Aby sa do niky vošli, treba uvažovať s tým, že tam pribudne omietka alebo obklad a je tam potrebný pripojovací ventil na vodu a aj na kanalizáciu.
Ideálne je, ak je pripojovací ventil prístupný bez nutnosti práčku alebo sušičku odtiahnuť. Preto je väčšina minimálnych rozmerov ník riešená s tým, aby bol priestor na pripojovací ventil z boku, alebo medzi zariadeniami.
Úplne najmenšia dovolená šírka je pre samostatnú práčku, kde je ventil za ňou a dá sa k nemu dostať s miernym odsunutím práčky. Ak by na práčke stála sušička, ku ventilu by sa dalo dostať iba tak, že sa musí sušička zložiť.
V prípade, že bude použitá práčka šírky 450mm (zhora plnená) neodporúčame niku zužovať a treba ju nechať ako pre práčku 600mm. Je to rezerva do budúcna a užší priestor sa bude aj zle obkladať, omietať a vôbec v ňom niečo realizovať.
